Cara Membuat Antena Fox Hunting

antena fox hunting

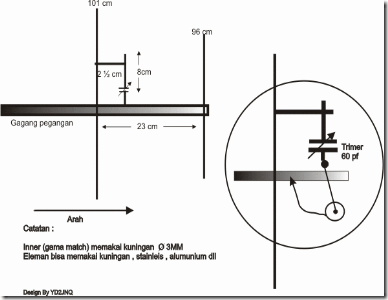

Seperti nampak pada gambar di atas adalah cara yang sederhana

membuat antena mini fox hunting dengan hasil yang sangat bagus

antena ini biasa di pergunakan para peserta fox jalan kaki

jenis antena ini sangat efesien sekali dan cocok di medan apapun

dan bisa di buat secara knok down biar bisa di lipat setelah di pakai

antena ini di rancang khusus untuk menerima signal yang memancarkan

beacon fox di mana beacon tersebut di taruh para pihak panitia peyelenggara

fox hunting untuk menguji kecermatan ,kecepatan dalam menemukan fox tersebut dalam waktu yang sangat di batasi oleh panitia peyelenggara

di dalam lomba tersebut para peserta banyak yang bingung saat signal yang di cari sudah di depan mata namun masih belum bisa menemukan radio yang memancarkan beacon fox , nah hal yang satu ini biasanya para peserta ada yang menggunakan filingnya untuk segera menemukan fox tersebut.

karena di indikator (signal meter) yang ada pada radio sudah mentok walaupun tanpa antena dan RF gain pada radio sudah di tutup rapat-rapat

hal ini perlu di perhatikan tentang bagaimana cara mengatasi kelemahan RF gain pada radio dan antenanya yang tidak bekerja saat signal semakin dekat

tentunya harus mensething RF gain yang ada di radio itu benar2 maximal

supaya bisa mengetahui mana signal aslinya atau signal bayangan

ada salah satu cara yang bisa menghambat signal fox yang semakin dekat namun belum bisa di temukan oleh para peserta fox hunting

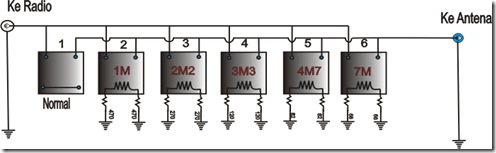

yaitu menaruh rankaian pada antenenya dan di bikin seperti nampak pada gambar di bawah ini :

ATT

rangkaian ini di namakan VHF Step ATTENUATOR singkat saja ATT

rangkaian ini berfungsi mengurangi kepekaan penerimaan

dan ingat jangan sekali-kali transmit apabila ATT aktif ,sebab impedancy

antena sangat besar sekali akibatnya RF terhambat oleh ATT dan bisa menimbulkan final rusak.

rangkaian ini mempergunakan switch “ BAND SWITCH TV ”

inti dari ATT adalah berfungsi untuk menghambat signal /RF masuk pada input

antena radio , dan ATT kebalikanya ricief boster

jadi nilai resistor bisa di rubah-rubah sesuai ke inginan

agar ATT berfungsi sempurna sebaiknya ATT (bok ) terbuat dari logam dan

ATT terbungkus ground

nah !!! sangat sederhana sekali bukan ….. ?!!!!!

demikianlah yg bisa saya sampaikan melalui blog ini semoga bisa membantu teman-teman yang belum pernah membuatnya
